التسجيل على microSD
المكان: اللوحة › إعداد النظام، ابتداءً من التسجيل على بطاقة microSD · القائمة التسلسلية 5
تسجّل المحطة MS2net البيانات الصادرة عن وحدة GNSS الخاصة بها على بطاقة microSD في الفتحة LOG في اللوحة الخلفية، دون حاسوب أو هاتف متصل.
الشكل 1 — الخلف: فتحة microSD المسماة LOG
متى تسجّل
يبدأ التسجيل من تلقاء نفسه، في وضع المتحرك وفي وضع المحطة المرجعية، عند تحقق الشروط الثلاثة كلها:
- توجد بطاقة في الفتحة ويمكن الكتابة عليها؛
- التسجيل على بطاقة microSD مُعلَّم (قيمة المصنع)؛
- أخذت المحطة التاريخ والوقت من الأقمار: وحتى ذلك الحين لا اسم للملف.
تبيّن أيقونة التسجيل في أسفل يمين الشاشة الحالة: تمتلئ الورقة مع نمو الملف، ويحل محلها قوس دوّار ما دام لا يُكتب شيء (التسجيل مطفأ، أو البطاقة غائبة أو ممتلئة، أو التاريخ والوقت غير معروفين بعد). وإذا كانت البطاقة موجودة عند التشغيل لكن لا يمكن الكتابة عليها، تعرض الشاشة Format SD Card: هيّئها من إدارة الملفات أو على حاسوب.

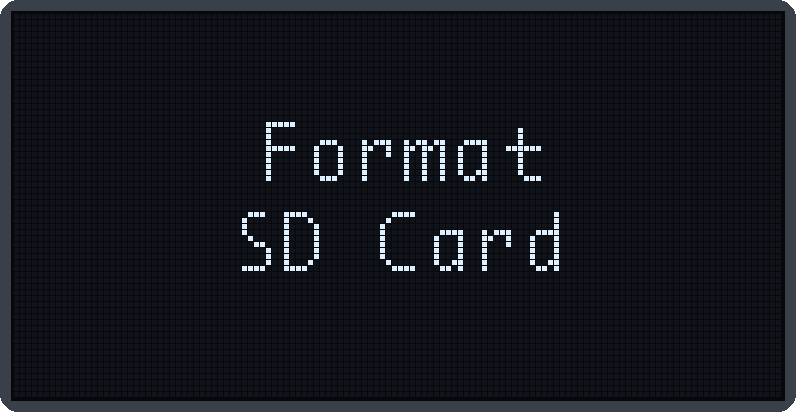

الشكل 2 — Format SD Card
الشكل 3 — حركة: تهيئة microSD ثم التسجيل
تهيئة بطاقة microSD من إدارة الملفات، ثم خروج، ثم يبدأ التسجيل ما إن يُعرف التاريخ والوقت (الأزمنة مختصرة).
ما الذي تسجّله
يحتوي الملف على الرسائل المفعّلة في إعداد GNSS › معدلات الرسائل، كما تخرج من وحدة GNSS: جمل NMEA نصًّا، والرسائل الأخرى بالصيغة الثنائية.
| الاختيار في معدلات الرسائل | المحتوى | أيقونة الشاشة |
|---|---|---|
| المصنع، أو معدلات المسح | NMEA GGA وGSA وGST وGSV وRMC: الموقع والأقمار والدقة |  ورقة |
| معدلات التسجيل | الشيء نفسه، مع القياسات الخام (RXM-RAWX وRXM-SFRBX) |  ورقة مع P |
| أي اختيار آخر | الرسائل المختارة |  ورقة مع C |
المعالجة اللاحقة
لعمل PPK أو لجلسة ساكنة تُعالَج لاحقًا، اضغط معدلات التسجيل قبل البدء: من دون القياسات الخام لا يمكن معالجة الملف لاحقًا.
الإعدادات

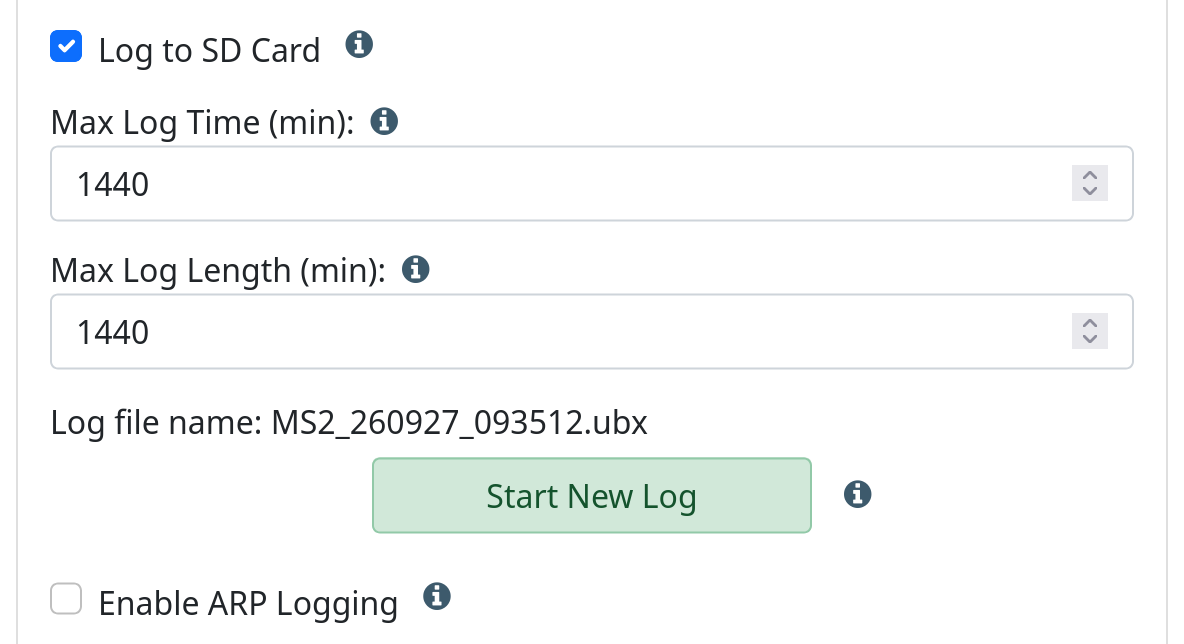

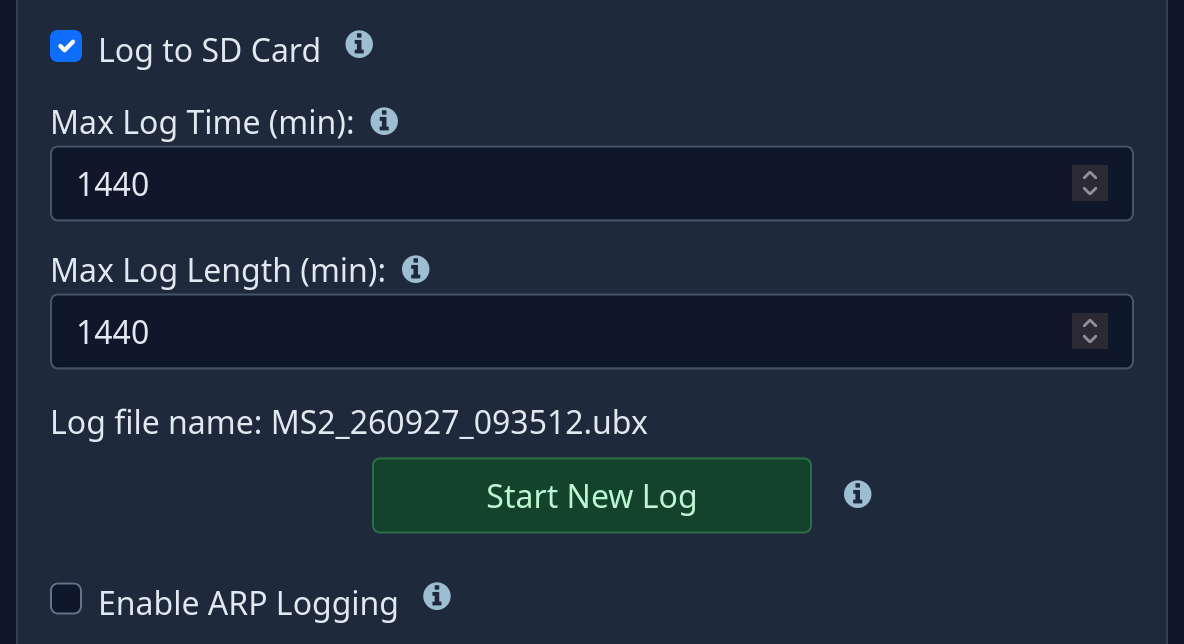

الشكل 4 — التسجيل على بطاقة microSD
| الحقل | وظيفته | القيم | المصنع | التسلسلية |
|---|---|---|---|---|
| التسجيل على بطاقة microSD | يسجّل عند وجود بطاقة | مفعّل، مطفأ | مفعّل | 5 ← 1 |
| أقصى زمن تسجيل (دقيقة) | يوقف التسجيل بعد هذا الزمن | اللوحة من 1 إلى 1051200 (سنتان)؛ التسلسلية من 0 إلى 1051200 | 1440 (24 ساعة) | 5 ← 2 |
| أقصى طول للملف (دقيقة) | يغلق الملف ويفتح ملفًا جديدًا بعد هذا الزمن | اللوحة من 1 إلى 1051200؛ التسلسلية من 0 إلى 2880 (48 ساعة) | 1440 (24 ساعة) | 5 ← 3 |
| اسم ملف التسجيل | الملف الذي يُكتب الآن | للقراءة فقط | — | يظهر في 5 |
| بدء ملف جديد | يغلق الملف الحالي ويفتح ملفًا جديدًا فورًا | زر | — | 5 ← 4 |
| تسجيل مواضع ARP | يضيف الموضع المرجعي للهوائي المستلم في RTCM 1005/1006 | مفعّل، مطفأ | مطفأ | 5 ← 5 |
| الفاصل بين مواضع ARP (ث) | كم مرة يُكتب ذلك الموضع؛ يظهر مع المربع أعلاه | من 1 إلى 600 | 10 | 5 ← 6 |
| Write Marks_date.csv file to microSD | يكتب أيضًا النقاط المعلَّمة في ملف CSV منفصل. في القائمة التسلسلية فقط. | مفعّل، مطفأ | مطفأ | 5 ← 7 |
| Reset system if the SD card is detected but fails to initialize | البطاقة التي تتعذر قراءتها عند البدء تجعل المحطة تعيد التشغيل وتحاول من جديد، بدل العمل دون تسجيل. في القائمة التسلسلية فقط. | مفعّل، مطفأ | مطفأ | 5 ← 8 |
أقصى زمن تسجيل يعطي الجلسات الساكنة الطويلة (الليلية مثلًا) مدة ثابتة؛ وأقصى طول
للملف يقسّم الجلسة الطويلة إلى ملفات أسهل في التعامل. في القائمة التسلسلية لا تظهر البنود
من 2 إلى 5 إلا مع تفعيل التسجيل؛ ولا يظهر 4 ولا يعمل 5 إلا ما دام ملف مفتوحًا، ولا
يظهر 6 إلا مع تفعيل تسجيل مواضع ARP.
البند التسلسلي 8 والبطاقة المعطوبة
مع تفعيل البند 8، تجعل البطاقة التالفة أو غير المهيأة المحطة تعيد التشغيل عدة مرات
متتالية قبل أن تستسلم وتعمل دون تسجيل. اتركه مطفأً ما لم يطلبه الفريق.
الملفات
يحمل كل تسجيل اسم تاريخ بدئه ووقته: MS2_YYMMDD_HHMMSS.ubx، مثلًا
MS2_260927_093512.ubx. وإطفاء المحطة بالزر يغلق الملف إغلاقًا سليمًا قبل انقطاع التغذية.
للحصول على الملفات، علّمها في إدارة الملفات واضغط تنزيل، أو اقرأ البطاقة على حاسوب.
البيانات في الزمن الحقيقي
يمكن متابعة البيانات نفسها مباشرة عبر Bluetooth، وعبر الشبكة بخدمات إعداد TCP/UDP.
