WiFi

Dove: Pannello › Configurazione WiFi · Menu seriale 6

Le reti WiFi a cui la reference station MS2net può collegarsi, il nome con cui risponde sulla rete locale, il modo in cui si raggiunge la pagina di configurazione e la potenza massima con cui trasmette la sua radio.

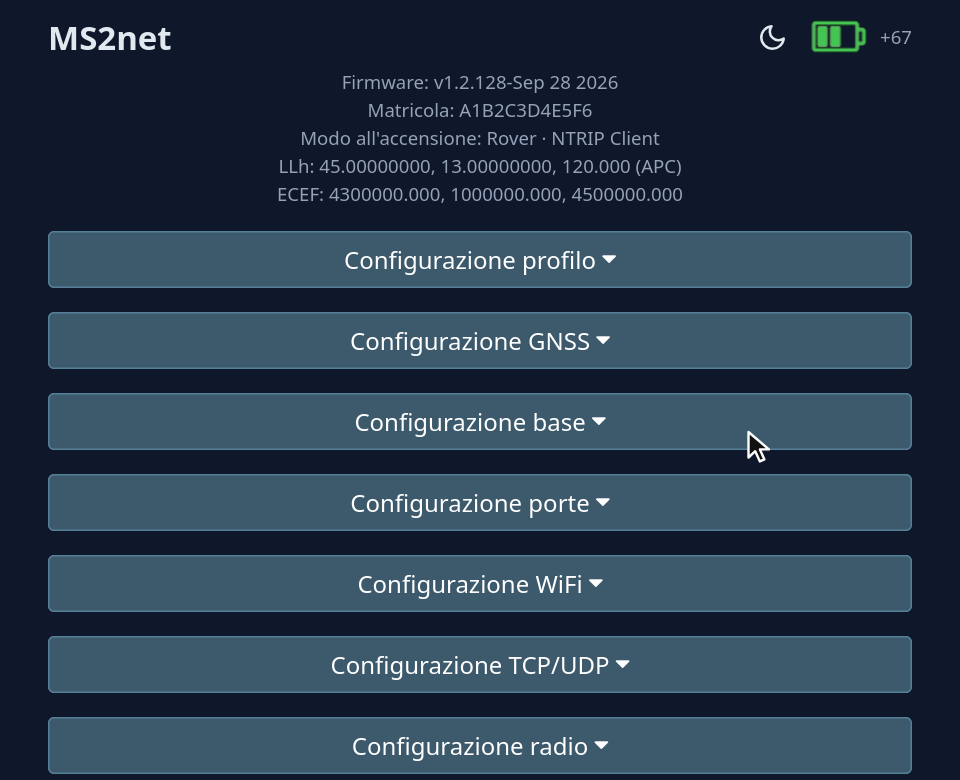

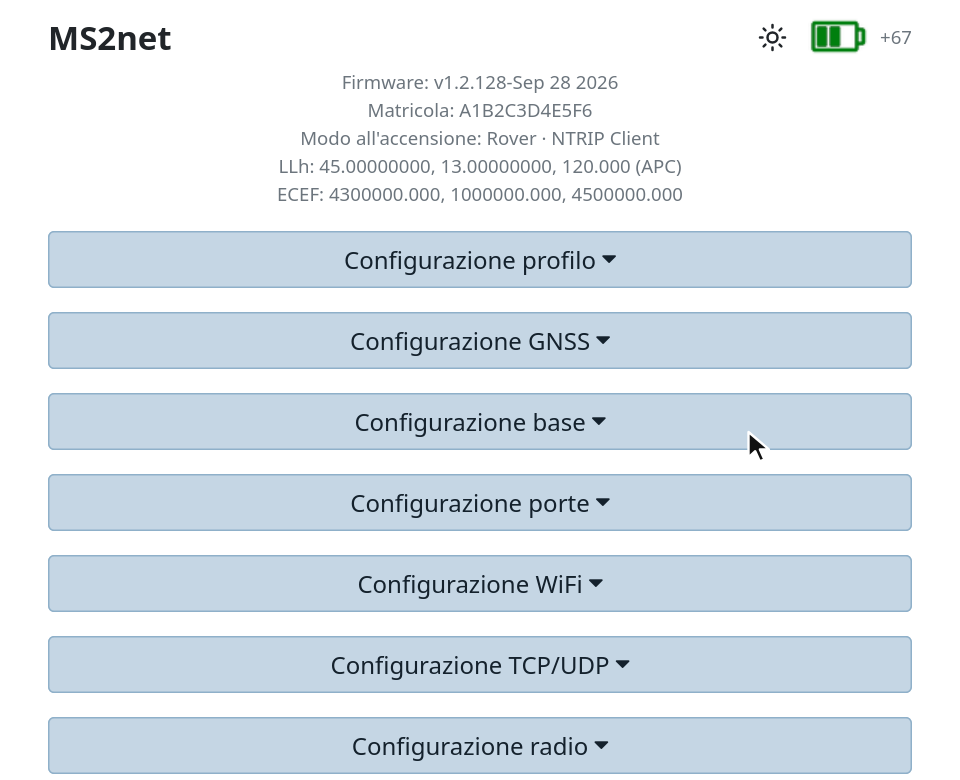

Figura 1 — Animazione: nuova rete, modo WiFi

Si aggiunge una rete nel cassetto Rete 3 e il Modo di configurazione passa da AP a WiFi.

Segnale WiFi

Quanto forte la stazione sente la rete a cui è collegata, in dBm, aggiornato ogni secondo. Il valore è negativo: -55 è più forte di -70. È la prima cosa da guardare quando la pagina è lenta o un collegamento NTRIP continua a cadere.

Valore	Significato
sopra -60 dBm	buono
fra -60 e -75 dBm	discreto
sotto -80 dBm	il collegamento cade: controlla l'antenna e la distanza
-	non collegata a nessuna rete (la stazione fa solo da access point)

Reti

Fino a quattro reti, ognuna nel suo cassetto (da Rete 1 a Rete 4), con il nome della rete sulla testata. La stazione si collega a una delle reti salvate che trova; la ✓ sulla testata segna quella a cui è collegata in questo momento (nessuna spunta: nessuna). I cassetti restano chiusi perché dentro le password si leggono in chiaro, e se ne apre uno alla volta.

Queste reti servono a tutto ciò che ha bisogno del WiFi: la pagina nel modo WiFi, il client e il server NTRIP, i servizi TCP/UDP e il controllo del firmware.

Campo	Cosa fa	Valori	Fabbrica	Seriale
SSID n	Nome della rete, esattamente come viene trasmesso (maiuscole e minuscole contano).	da 0 a 49 caratteri	vuoto	6 → 1 3 5 7
Password n	Password di quella rete; vuota per una rete aperta.	da 0 a 49 caratteri	vuoto	6 → 2 4 6 8

Nel menu seriale, svuotare un SSID cancella anche la sua password, e le password si leggono in chiaro.

Ufficio e cantiere

Salva la rete dell'ufficio nel primo posto e quella del cantiere, o l'hotspot del telefono, nel secondo: la stazione trova da sola quella a portata.

Nome

Il nome con cui la stazione risponde sulla rete locale: la pagina si apre a http://<nome>.local senza conoscere l'indirizzo IP, e la scheda del browser mostra lo stesso nome. È anche il nome della rete che la stazione crea nel modo AP. Solo dal pannello.

• Valore di fabbrica: ms2net- seguito dalle ultime quattro cifre della matricola (per esempio ms2net-e5f6), così due unità appena uscite di fabbrica si distinguono. Svuota la casella per tornarci.
• Ammessi: lettere minuscole, cifre e trattini, fino a 31 caratteri, con inizio e fine su una lettera o una cifra (per esempio ms2net-base). ms2net da solo viene rifiutato.
• Il nome nuovo vale dal riavvio successivo.

Quando esci dalla casella, la stazione chiede alla rete se un altro dispositivo risponde già a quel nome; se sì, il nome viene rifiutato e la pagina lo scrive sotto la casella:

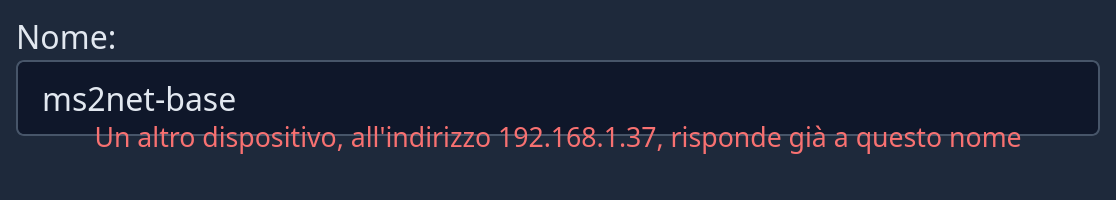

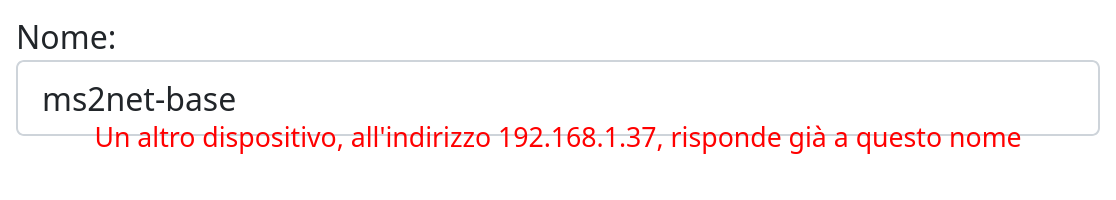

Figura 2 — Nome già usato da altro dispositivo

Se il conflitto compare solo all'accensione, la stazione usa per il momento il nome di fabbrica e la pagina scrive: Un altro dispositivo, all'indirizzo …, risponde già a questo nome: per ora questa stazione usa il suo nome di fabbrica.

Modo di configurazione

Come si raggiunge la pagina quando la stazione è in configurazione (vedi Usare il pannello › Arrivare alla pagina).

Valore	Che cosa succede	Fabbrica	Seriale
AP	La stazione crea una rete sua, aperta, con il Nome (con il nome di fabbrica: MS2net- seguito dalle quattro cifre in maiuscolo, per esempio MS2net-E5F6). Collegarsi a quella e aprire http://192.168.4.1. Funziona ovunque.	fabbrica	6 → a
WiFi	La stazione si collega a una delle Reti salvate, con un massimo di tre tentativi da 10 secondi l'uno; il display mostra la rete e l'indirizzo IP da aprire, e la pagina si trova anche a http://<nome>.local. Il PC resta sulla sua rete e non perde Internet.		6 → a

Se nessuna delle reti salvate risponde entro i tre tentativi, 30 secondi in tutto, il display mostra Niente WiFi per due secondi e la stazione ripiega sulla rete propria, come in AP: collegarsi a quella e aprire http://192.168.4.1. Così anche con WiFi la pagina resta raggiungibile sul campo, lontano dalle reti salvate.

WiFi serve per il controllo del firmware all'apertura della pagina e per la configurazione da remoto nel modo Pagina web (vedi TCP/UDP e accesso remoto › Configurazione da remoto).

Nel modo WiFi il display mostra la rete a cui la stazione si è collegata e il suo indirizzo:

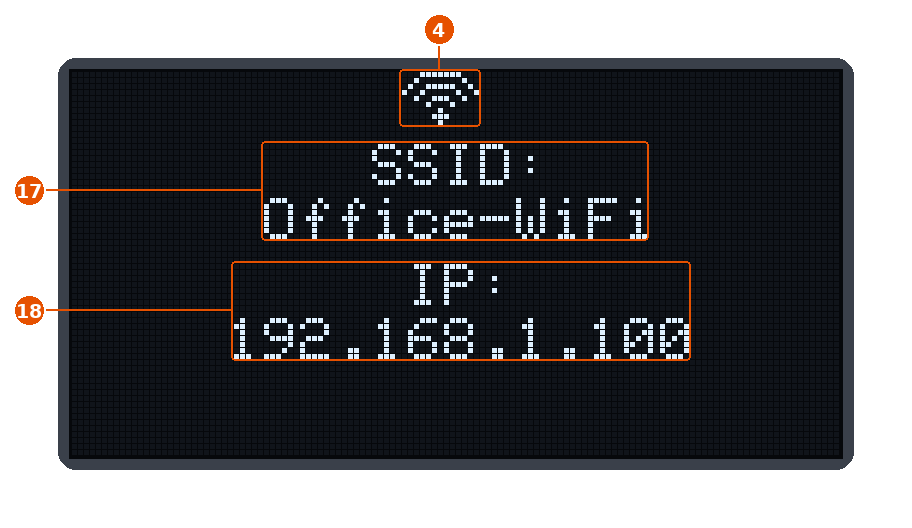

Figura 3 — Stazione sulla rete dell'ufficio

N.	Icona	Significato
4		Continua a lampeggiare: conta solo i dispositivi collegati alla rete propria della stazione.
17	SSID: Office-WiFi	La rete a cui la stazione si è collegata.
18	IP: 192.168.1.100	L'indirizzo che ha ricevuto: va aperto dalla stessa rete.

Figura 4 — Configurazione su una rete esistente

Config dal menu del pulsante: WiFi Config mentre si collega, poi rete e indirizzo.

Nel modo AP la schermata è quella di Il display › La rete propria della stazione.

Potenza WiFi massima

Il limite della potenza di trasmissione della radio della stazione. Vale per il WiFi e per ESP-Now, che usano la stessa radio e la stessa antenna; il Bluetooth non è toccato. Ha effetto entro un secondo, senza riavviare.

Campo	Cosa fa	Valori	Fabbrica	Seriale
Potenza WiFi massima	Potenza più alta con cui la radio può trasmettere. Meno potenza vuol dire meno portata, per il WiFi come per ESP-Now.	19,5 · 19 · 18,5 · 17 · 15 · 13 · 11 · 8,5 · 7 · 5 · 2 dBm	11 dBm	6 → p

20 dBm e.i.r.p. in Europa

In Europa la potenza irradiata a 2,4 GHz (e.i.r.p.) non può superare 20 dBm, e nel conto entra anche l'antenna:

e.i.r.p. = Potenza WiFi massima + guadagno dell'antenna

• con l'antenna WiFi da 8 dBi del kit, al massimo 11-12 dBm: il valore di fabbrica, 11 dBm, dà 19 dBm;
• con un'antenna da 2 dBi si può salire fino a 17 dBm (19 dBm e.i.r.p.).

Solo dal menu seriale

Voce	Cosa fa	Valori	Fabbrica	Seriale
Captive Portal	Nel modo AP, telefoni e PC che si collegano alla rete della stazione si vedono proporre la pagina da soli.	Attivo, Spento	Attivo	6 → c
MDNS	La stazione risponde a <nome>.local; spento, funziona solo l'indirizzo IP.	Attivo, Spento	Attivo	6 → m
WiFi max retry delay	Attesa più lunga fra due tentativi di ricollegarsi al WiFi.	livello da 1 (più breve) a 7 (circa 8 min)	4 (circa 1 min)	7 → r (menu Network)
